矿物绝缘耐火电线电缆





云母绕包玻璃纤维编织耐火耐高温线电线电缆 GN500
用途:适用于冶金、石油、化工、天然气等高温环境中,需要防火性能的各种电气装置需用的电缆
导体:使用裸铜,镀镍丝或镀镍丝0.5-10mm2的单支或绞线
绝缘:采用云母,玻璃纤维丝组成
颜色:红、蓝、白、黄、绿、棕、黑
交货长度:允许长度不小于10米短段电线交货数量不能超过交货总量的20%
额定温度:500℃,长期工作温度300℃-500℃-800
额定电压:450-750以下
产品标准:GB12666、6-90标准
耐火性能1000℃以下90分钟内熔丝不断

云母绕包玻璃纤维编织高温电线


型号及名称
标准截面mm²

导体结构(根数/外径)

成品重量kg/km
GN 500℃-01
(裸铜)
GN 500℃-02
(镀镍丝)
GN 500℃-03
(纯镍丝)
0.5
4/0.41   1/0.8   7/0.3
11.4
1
7/0.41   1/1.0  19/0.26
15.7
1.5
11/0.41   1/1.3  19/0.32
18.8
2
15/0.41  19/0.37  19/0.37
25.8
2.5
     1/1.28   19/0.41
31.5
4

20/0.50   1/2.24  19/0.52

45.4
6
30/0.50   1/2.76   49/0.4
68.8
10
49/0.50  7×12/0.4  84/0.4
105.3
16
84/0.41  7×19/0.4  126/0.4
163
25
189/0.41   490/0.80   49/0.8
GN 500℃-01
(裸铜丝)
GN 500℃-02
(镀镍)
GN 500℃-03
(纯镍丝耐火电线电缆)
35
276/0.4
50
396/0.4
70
360/0.5
95
475/0.5
120
616/0.5


耐火电缆GN500℃-1000℃
说明
额定温度为:300℃-1000
导体:使用裸铜丝、镀镍丝或纯镍丝0.5-240mm² 。
应用
适用于耐高温500℃-1000℃的环境中,如石油、化工、高温炉等防水性的各种设备应用电线、电缆中。

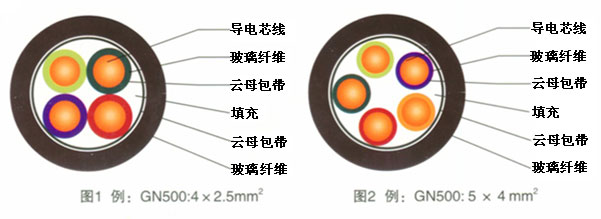

结构(如下图)
